寶杰絕緣材料電線電纜耐火材料專家寶杰絕緣材料電線電纜耐火材料專家聯(lián)系熱線
耐火硅橡膠帶應用說明
耐火電纜結構設計及制造過程的控制

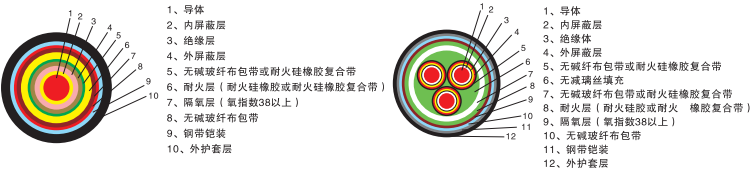

1、耐火電線和耐火電纜的結構設計
耐火電線是在銅導體和絕緣層之間繞包防火帶做耐火層，然后擠出絕緣、護套即可完成耐火電線的生產(chǎn)；
2、耐火帶的繞包
生產(chǎn)耐火電纜中，繞包工序最關鍵；廠家可使用紙包機或者對絞機繞包防火帶。操作人員可根據(jù)實驗結果，調(diào)整、堂控好繞包張力、繞包角度，不得發(fā)生斷帶或者漏包現(xiàn)象，使繞包后的絕緣線芯表面光滑平整，無防火帶脫落。
3、耐火帶的繞包層數(shù)和搭接率
對于防火帶的繞包，建議繞包2層，搭接率要大于50%%。因為搭接率正好達到50%，工藝上不好做到。在實際使用中，由于彎曲等原因，也會造成搭接率低于50%，因此，生產(chǎn)中最佳搭接率應該控制在略大于50%。
4、耐火帶的繞包應注意的問題
對大截面電纜應選用寬型耐火帶為宜，小截面電纜則用窄型較好：對于細直徑導體可先繞成束狀再纏繞防火帶，若要構成局部阻火區(qū)，纏繞后兩端的空隙可用防火膠水或者其他堵料封實。
貯存條件
產(chǎn)品儲存使用應注意事項：
● 貯存要求：避光、干燥、潔凈、通風良好的庫房中，有效儲存期為1-4年
● 包 裝：每盤防火帶均用PE包裝袋包好，放入紙箱包裝，紙箱注明廠名、產(chǎn)品型號、規(guī)格、名稱、數(shù)量。
使用建議
● 繞包張力控制要均勻，以防止繞包過松脫或過緊斷帶。
● 防火帶接頭時要用簿型膠粘帶或專用膠水。
● 根據(jù)導體外徑大小和防火帶的寬度，選擇合適的繞包角和搭接率，繞包角一般為40°~50
● 每盤導體導體繞包好后、擠包絕緣之前，要用合適的包裝物包好，以防落塵、損傷搬運過程中防止碰傷。
● 根據(jù)實驗表明耐火電線、電纜繞包防火帶過程中應繞包2層，搭接率一般在50%以上，
● 易通過耐火實驗。根據(jù)不同的使用環(huán)境，還應注意其他安全事項。
特別說明
● 目前可提供的盤內(nèi)徑有三種規(guī)格:58mm、76mm.83mm
● 目前可提供的防火帶厚度尺寸也有四種規(guī)格。0.2mm.0.4mm.0.6mm.0.8mm
● 如果需要其他規(guī)格的盤內(nèi)徑或者厚度尺寸可特別注明
陶瓷化耐火硅橡膠帶與云母帶耐火材料對比
| 項目 | 云母帶型耐火材料 | 陶瓷化耐火硅橡膠帶 |
| 相對密度 | ≥2.0g/cm3 | 1.40~1.50g/cm3 |
| 價格 | 4~8萬元/噸 | 同等價格，總成本低 |
| 生產(chǎn)工藝 | 工藝繁瑣，成本高 | 工藝簡單，生產(chǎn)效率高，可繞包亦可縱包，成本低 |
| 產(chǎn)品特性 | 彎曲半徑小可用于小線徑但表面不平滑； | 有一定彈性彎曲半徑更小，可以用于超小線和超大直徑電纜 |
| 密封性差，搭界處易出現(xiàn)質量問題； | 因有一定彈性而密封性好，搭界處不易出現(xiàn)質量問題 | |
| 可用于低壓線纜但燒蝕時間較短，云母帶被燒后發(fā)脆易脫落 | 可用于中低壓線纜且燒蝕時間越長溫度越高、殼體越堅硬防火隔熱效果越好 | |
| 吸潮嚴重，存放周期短，加工時需烘干 | 可存放1~3年 | |
| 不能夠通過BS6387噴淋、震動耐火實驗 | 可以通過BS6387的噴淋、震動耐火實驗 | |
| 含有一定量的重金屬、有毒性成分 | 煙氣毒性安全等級達到高分子材料的最高安全級別ZA?級 |
服務熱線
